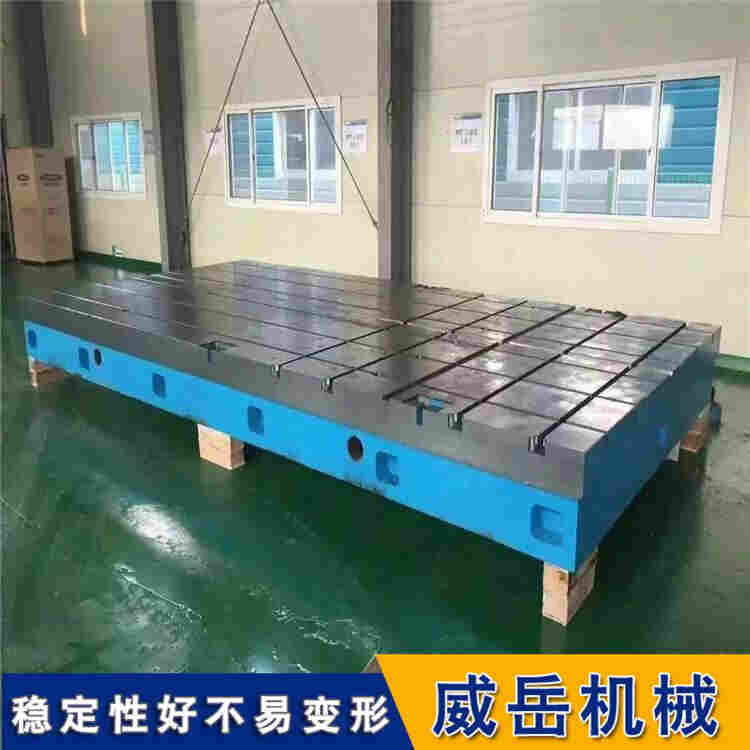

結合鑄鐵測試底座的六大核和心優勢，為保障其安裝后精度穩定、性能充分發揮，特制定以下安裝調試步驟及注意事項：

一、安裝前準備

場地勘測與規劃

選擇平整、堅固的地面，承重能力需≥底座 + 被測設備總重量的 1.5 倍，避免地面沉降導致精度偏移（匹配高剛性 + 抗變形優勢，防止底座因地面問題間接變形）。

清理安裝區域，確保無雜物、油污，預留設備搬運、調試空間，大型底座（≥3000×2000mm）需規劃吊車或叉車動線。

工具與輔材準備

工具：水平儀（精度≥0.02mm/m）、扭矩扳手、塞尺、起重設備（吊車 / 叉車）、扳手、螺絲刀。

輔材：調整墊鐵（鑄鐵材質，避免變形）、地腳螺栓（適配底座安裝孔規格）、防銹油、清潔布。

底座驗收

檢查底座外觀，無裂紋、磕碰、銹蝕；核對工作面精度（用水平儀檢測平面度，0 級底座誤差需≤0.02mm/m），確認 T 型槽、定和位孔尺寸符合設計要求（匹配加工精度可控優勢）。

二、安裝步驟

底座就位

用起重設備平穩吊起底座，吊裝時需用專用吊耳，禁止直接捆綁工作面，防止刮傷（保護超精磨臺面，維持低粗糙度優勢）。

將底座放置在預設位置，初步對齊地腳螺栓孔，底座與地面之間均勻放置調整墊鐵，墊鐵數量根據底座尺寸確定（每米至少 2 組，大型底座需加密）。

水平調整（核和心步驟）

粗調：將水平儀放置在底座工作面的縱向、橫向、對角線方向，通過調整墊鐵高度，使底座大致水平，水平儀氣泡偏差控制在 1 格以內。

精調：使用高精度水平儀（0.02mm/m），逐點檢測工作面關鍵位置，微調墊鐵，確保全工作面平面度誤差≤0.02mm/m（0 級底座），且同一方向水平偏差≤0.01mm/m（匹配精度持久穩定優勢，為后續長期使用奠定基準）。

調整完成后，用塞尺檢測墊鐵與底座、地面的接觸間隙，確保無懸空（間隙≤0.05mm），防止受力不均導致變形。

固定加固

擰緊地腳螺栓，采用對角交叉擰緊法，扭矩扳手扭矩值按設計要求執行（一般為 40-80N?m），避免螺栓過緊導致底座變形（保護抗變形能力，防止人為因素破壞剛性結構）。

對于重型被測設備（≥10t），可額外增加壓板固定，壓板需均勻分布在底座邊緣，避免局部應力集中。

三、調試流程

精度復檢

安裝完成后，靜置 24 小時，再次用水平儀檢測工作面平面度，確認精度無漂移（驗證雙重時效處理的應力消除效果，確保精度穩定）。

檢測 T 型槽與定和位孔的平行度、垂直度，誤差需≤0.03mm/m，保證后續設備安裝定和位精和準（匹配結構適配性強優勢）。

減振性能測試（可選）

若用于精和密測試（如電機 NVH 測試），可在底座上安裝振動傳感器，對比底座安裝前后的振動幅值。正常情況下，底座可吸收 80% 以上高頻振動，振動幅值應≤0.01mm（驗證頂的級阻尼吸振優勢）。

負載測試

按設計載荷的 50%、80%、* 分階段加載被測設備，每階段加載后靜置 1 小時，復檢水平精度，確保無明顯變形（0 級底座撓度需≤0.02mm）。

滿載狀態下，運行被測設備（如電機空載運轉），檢測底座穩定性，無松動、異響（驗證高剛性承載能力）。

四、安裝調試注意事項

環境控制

安裝環境溫度需保持穩定（建議 18-22℃），避免溫度劇烈變化導致底座熱脹冷縮，影響精度調試（保障精度持久穩定，減少溫度對殘余應力的影響）。

潮濕環境安裝后，需在工作面涂抹防銹油，定期通風干燥（匹配耐磨損 + 易維護優勢，降低防銹成本）。

禁止違規操作

嚴禁在底座工作面上進行焊接、敲打等作業，防止臺面損傷或內部應力釋放。

調整墊鐵需與底座接觸面貼合，禁止使用木板、膠皮等易變形材料替代，避免長期使用后精度漂移。

驗收標準

終驗收需滿足：工作面平面度誤差≤0.02mm/m（0 級）、水平偏差≤0.01mm/m、負載后無變形、振動幅值≤0.01mm（精和密測試場景）。

五、調試后維護建議

安裝調試完成后，記錄各項精度數據，建立設備檔案，便于后續定期校準對比。

每月清潔工作面，去除鐵屑、油污，潮濕環境下每季度涂抹一次防銹油（延續耐磨損 + 易維護優勢，延長使用壽命）。

每年復檢一次水平精度，若出現偏差，通過調整墊鐵微調，無需重新拆裝底座。
